SPEED パルス 変換

在庫:
数量:


 ※純正スピードセンサーを使用する場合は(ナビ等に使用する)この製品ではなく+SPEEDをお選びください。

http://www.oldlink.jp/speed+.html

 ■発送 レターパック510 送料全国一律510円

■午後3時までのご確認で即日発送。

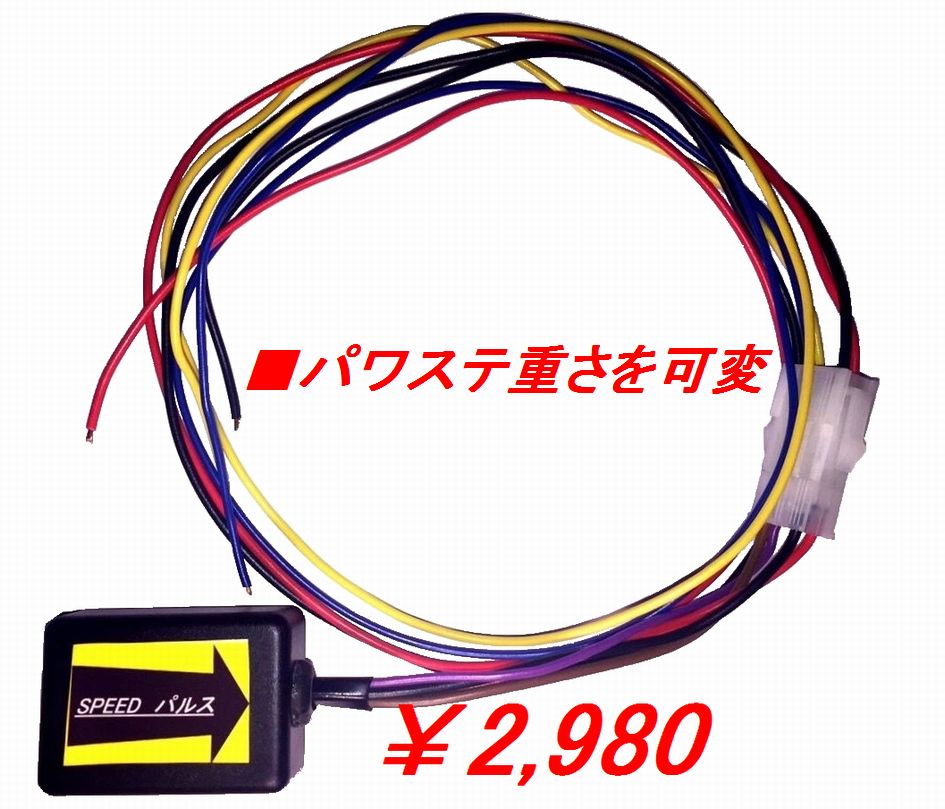

■汎用スピードセンサーを使用してSPEEDパルスをパワステに接続する事で速度に合わせてパワステの重さが可変します。(低速→軽い 高速→重)
配線 赤色 ・IG又はACCに接続。
配線 黒色 ・車体アース又はバッテリーのマイナスに接続。
配線 黄色(旧 紫色) ・スピードセンサーに接続。(マイナス信号)
配線 青色(旧 茶色) ・5Vパルス出力。(5V信号パワステの速度信号に接続。)

 本体寸法  35mm×50mm×25mm
 配線長さ  約80cm
製造   日本
 保証期間  商品到着後6カ月
 保証対象外事例
ケースが分解されている。
水没
 ケースに衝撃を受けての破損。
 その他、使用者の故意又は過失により損傷した場合。


※万が一、保証期間内に故障した場合はお手数をお掛けいたしますがメール又は取引ナビ
等でご連絡いただきまして送料着払いにてお送りください。保証対象をご確認の上、代替え
商品をお送りいたします。
 ・スズキ ワゴンR 電動パワステ配線図(スマホ・iフォン・タブレット閲覧可能)

・D51型 スズキ エブリィ電動パワステ配線図(スマホ・iフォン・タブレット閲覧可能)
電圧計でテストした 動画
SPEEDパルスの
赤線→12V 黒線→アース 茶線→電圧計の赤線 電圧計の黒線→アース

紫線をアースに触らせた時に電圧計の針が5Vを指したら成功です。離したら0V 動画の電圧計のレンジは50Vですので真ん中位で5Vです。SPEEDパルスのアースが接触不良等でつながっていなかったらどうなるでしょうか?動かない・・・不正解です。テスターが10V〜12V辺りを指します。
